Для каких задач разработан автоматический книжный сканер Optima-V?
Наша компания занимается разработкой баз данных и систем электронных архивов. Мы осуществляем наполнение БД информацией с бумажных носителей и по своему опыту знаем, что у заказчиков достаточно много материалов находится в сшитом виде, в ветхом состоянии и выполненных на разных типах бумаги: калька, газетная бумага, картон, мелованная, фотобумага. В некоторых случаях все документы прошиты и опечатаны.
Как сканировать такие документы?
Планшетные, и документарные сканеры не подходят для этих документов, а специализированные планарные и книжные сканеры очень дороги и сканируют в основном в развороте на 180 градусов, что не гарантирует бережного отношения к источнику.
Подробная информация, дополнительные фотографии (.doc, 2Мб)
Видео ролик демонстрирующий работу сканера (youtube)

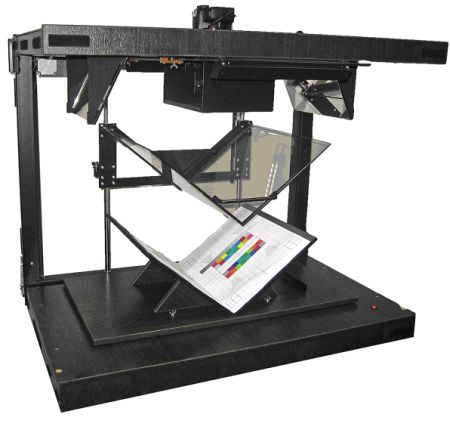

Автоматический книжный сканер Optima-V специально разработан и учитывает специфику документов самого разного плана. Сканер легко работает как с расшитыми современными документами до формата А2 в развернутом виде, так и с ветхими сшитыми документами с толщиной переплета до 15 см. При этом самоцентрирующаяся книжная колыбель и V-образное прижимное стекло с углом раскрытия 100 градусов, гарантируют бережное обращение к документам и позволяют получать плоское изображение, без перегибов в области переплета. Лазерный ассистент фокусировки фотокамеры позволяет полностью избежать ошибок фокусировки.
Автоматический книжный сканер Optima-V рекомендован для использования в архивах, библиотеках, учебных заведениях – там, где требуется сканирование большого количества документов, оцифровка книг, либо сшитых документов. При этом производительность сканера в автоматическом режиме 720 страниц формата А3 в час, что составляет номинальную суточную нагрузку 5000 страниц
Требования к оборудованию
Для работы сканера необходима станция сканирования. В качестве нее может выступать любой, современный PC-совместимый компьютер с процессором Core2 Duo, оперативной памятью не менее 2Гб, объемом HDD не менее 250 Гб и операционной системой Windows 2000, XP, Vista, Windows 7. Сканер может работать с большинством цифровых зеркальных фотокамер Canon. Базовая поставка комплектуется Canon EOS 750D.
Установка и настройка сканера Optima-V
Внимание! Все работы производить только в соответствии с документацией. Предварительно необходимо определить место для установки сканера размером 1 х 1 метр. Распаковать сканер и вкрутить ножки. Затем задняя рама устанавливается вертикально и фиксируется. Верхняя рама поворачивается вокруг оси крепления, устанавливается в горизонтальное положение и фиксируется. Устанавливается на сканер V-образная книжная колыбель и закрепляется прижимное стекло. Распаковывается ЦФК и устанавливается на платформу крепления. Навешиваются на сканер антибликовые шторки. Далее производится установка ПО входящего в комплект поставки на станцию сканирования. Подключается ЦФК к станции сканирования кабелем USB. Производится съемка тестовых таблиц и корректировка положения ЦФК. Сканер готов к работе. Все работы выполняют 2 человека в течение 20 – 30 минут.
Как работать на сканере Optima-V?
Процесс работы очень прост и не требует длительной подготовки. Оператор на станции сканирования запускает ПО управления фотокамерой и указывает папку для размещения файлов изображений, поступающих со сканера; включает сканер, выбирает режим работы (Авто 2 стр.; Авто 1 стр. - правая или левая; ручной), размещает документ на V-образной колыбели.
Процесс сканирования начинается, как только оператор убирает руки из области сканирования. Сканер опускает прижимное стекло, производит съемку выбранных страниц, пересылает файлы на станцию сканирования и поднимает стекло. В этом состоянии сканер ожидает появления рук оператора в области сканирования. Как только оператор перевернет страницу и уберет руки, процесс сканирования продолжится.
Процесс сканирования можно перевести в ручной режим в любой момент. Для этого оператор производит перемещение прижимного стекла за ручку прижимного стекла, либо с клавиатуры (стекло наверх, стекло вниз). Ручной режим необходим в случаях сканирования сильно замятого документа или ветхого, особо ценного. Отображение отсканированных файлов происходит в реальном времени на мониторе станции сканирования. Нумерация файлов, сохраненных на станции сканирования всегда упорядочена и последовательна; не зависит от правой или левой страницы, а так же от перехода с одного режима работы на другой.
После сканирования документа, запускается программа постобработки изображений. Программа работает в потоковом режиме. Оператор выбирает режим обработки изображения (бинаризация, нормализация цвета, удаление мусора, усреднение фона, поворот изображения, обрезка полей), проверяет его на одном или нескольких файлах и запускает обработку для всех файлов, находящихся в указанной папке. Все! Ваши изображения готовы для последующей публикации в базе данных, архиве или электронной книге.
Как видите, в процессе работы оператору остается перелистывать страницы и указывать программе параметры постобработки документов.
Описание системы ScanLab
Основные возможности системы реставрации и обработки сканированных изображений:
•Потоковый и одиночный режимы обработки изображений
•Загрузка изображений различных форматов
•Возможность одновременной работы со многими изображениями
•Устранение проступания надписей с обратной стороны листа
•Преобразование исходного изображения в полутоновый черно-белый вид
•Восстановление глобального контраста
•Адаптивное восстановление локального контраста и яркости по всему изображению
•Исправление баланса белого
•Поворот изображения при неточной ориентации страницы во время оцифровки
•Адаптивная бинаризация изображения
•Очистка изображения от пятен, шумов и помех
Основные преимущества автоматического книжного сканера Optima-V:
• V-образная колыбель и прижимное стекло позволяют сканировать документы не перегибая корешок, обеспечивая ровную поверхность всей области сканирования и не нанося вреда документу. В процессе сканирования центр корешка постепенно перемещается от первой страницы к последней. V-образная колыбель со свободным перемещением в горизонтальной плоскости, компенсирует перемещение центра корешка относительно прижимного стекла. Документ, не зависимо от толщины корешка, всегда будет находится по центру.
• Лазерный ассистент фокусировки фотокамеры позволяет полностью избежать ошибок фокусировки. Благодаря нашей технологии камера уверенно фокусируется на чисто белом листе и слабоконтрастных изображениях. Ассистент работает совместно с контроллером сканера во всех режимах сканирования. Лазерный ассистент фокусировки устанавливается на все полуавтоматические варианты сканера. Лазерный луч не оказывает влияния на оригинал и проецируется не более 0,5 секунды.
• Светодиодное освещение не содержит ИК и УФ излучений. Срок службы - 50 000 часов непрерывной работы. Конструкция и расположение осветителей обеспечивают равномерное, без бликовое и бестеневое освещение всей области сканирования. Оптимальное освещение позволяет сканировать документы на глянцевой бумаге и фотографии.
• Автоматическое прижимное стекло обеспечивает оптимальную скорость сканирования, равномерное распределение нагрузки на документ, и существенно уменьшает физическую нагрузку на оператора. Специальные датчики фиксируют момент перелистывания страницы и запускают все последующие процедуры. Оператор только листает документ! Все остальное делает автоматика сканера. Предусмотрен и полностью ручной режим.
• Работа без прижимного стекла позволяет увеличить скорость сканирования в два раза для не сшитых документов одного формата.
• Применение одной ЦФК и зеркальной оптической системы передачи изображения позволяет добиться получения четких реалистичных изображений. Качество изображения всегда одинаково для правой и левой страниц документа т. к. они сняты одной камерой и объективом. Кроме того, использование одной камеры снизило стоимость сканера, его обслуживание и упростило настройку.
• Программное обеспечение постобработки изображений с применением уникальных алгоритмов позволяет выполнять следующие операции: обрезка полей, выравнивание строк, интеллектуальная бинаризация, цветовой баланс, замена фона документа на белый с сохранением цвета букв, усреднение цвета фона, чистку изображений. Все операции выполняются в потоковом режиме для группы файлов.
• Низкая цена сканера при максимальной функциональности.
• Небольшие габариты: Ширина 1020 мм. Глубина 800 мм. Высота: настольный вариант 900 мм., напольный вариант 1640 мм.
